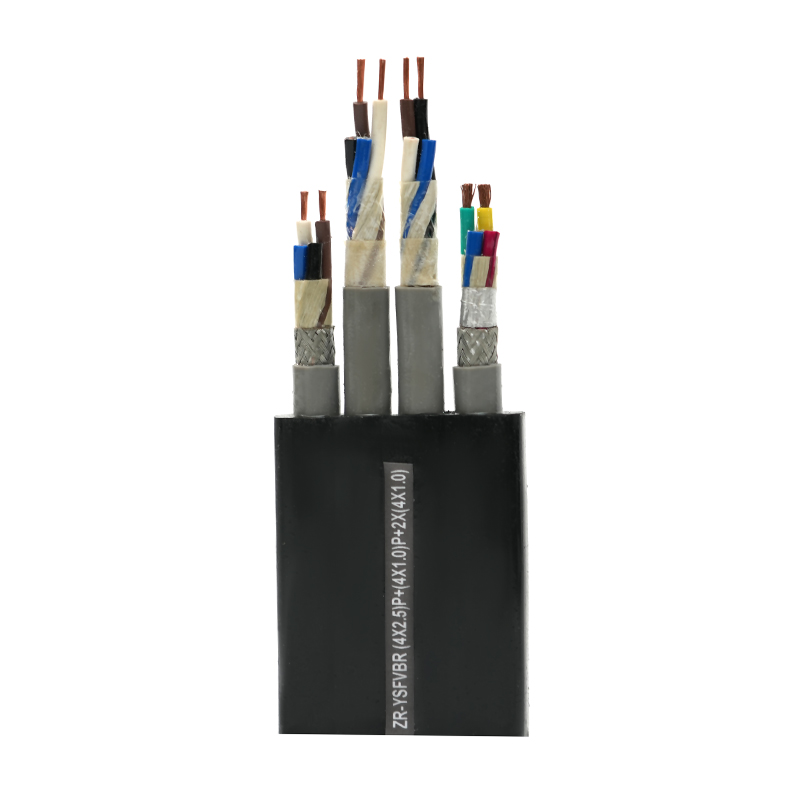

플랫 리본 케이블은 영화 및 무대 조명은 물론 기계 응용 분야용으로 특별히 설계되었으며 컴팩트함, 가벼움 및 높은 통합성을 특징으로 합니다. 이 케이블은 여러 개의 미세한 와이어가 나란히 배열되어 평평한 모양을 이루므로 제한된 공간에서 유연한 배선 및 연결이 용이합니다. 고강도 조명과 기계적 움직임을 견딜 수 있어 안정적이고 신뢰할 수 있는 신호 전송을 보장하며 다양한 복잡한 영화 촬영 및 무대 공연 시나리오에 적합합니다.
제품 특성 및 응용:
이 제품은 AC 정격 전압(Uo/U)이 450/750V 이하인 무대 조명 기둥 및 이동식 무대 기계 장비와 같은 장치에서 전원 및 신호를 전송하는 데 적합합니다. 방송국, 극장, 스포츠 경기장, 각종 문화 공연장 등의 구조화 케이블링에 널리 사용되는 제품입니다.
영화 및 TV 조명과 무대 기계용 플랫 리본 케이블은 표준 Q/3210을 준수합니다.
| 코어 수 × 공칭 단면적 mm 2 | 대략적인 외경 mm | 대략적인 무게 kg/km | ||||
| ZR-YSFVBR | WDZ-YSFEBR WDZ-YSFUBR | WDZ-YSFGBR FH-YSFGBR | ZR-YSFVBR | WDZ-YSFEBR WDZ-YSFUBR | WDZ-YSFGBR FH-YSFGBR | |
| 7×1.5 | 31.6×5.2 | 27.8×5.2 | 36.6×6.8 | 327.0 | 296.4 | 428.0 |
| 8×1.5 | 37.0×5.2 | 31.2×5.2 | 42.0×6.8 | 380.8 | 334.1 | 490.8 |
| 9×1.5 | 40.0×5.2 | 34.6×5.2 | 46.0×6.8 | 415.4 | 371.8 | 539.8 |
| 10×1.5 | 45.4×5.2 | 38.0×5.2 | 51.4×6.8 | 469.2 | 409.6 | 602.6 |
| 11×1.5 | 48.4×5.2 | 42.4×5.2 | 55.4×6.8 | 503.7 | 455.3 | 651.6 |
| 12×1.5 | 53.8×5.2 | 45.8×5.2 | 60.8×6.8 | 557.6 | 493.1 | 714.5 |
| 13×1.5 | 56.8×5.2 | 49.2×5.2 | 64.8×6.8 | 592.1 | 530.8 | 763.5 |
| 14×1.5 | 62.2×5.2 | 52.6×5.2 | 70.2×6.8 | 645.9 | 568.5 | 826.3 |
| 15×1.5 | 65.2×5.2 | 56.0×5.2 | 74.2×6.8 | 680.4 | 606.3 | 875.3 |
| 16×1.5 | 70.6×5.2 | 60.4×5.2 | 79.6×6.8 | 734.3 | 652.1 | 938.2 |
| 17×1.5 | 73.6×5.2 | 63.8×5.2 | 83.6×6.8 | 768.8 | 689.8 | 987.2 |
| 18×1.5 | 79.0×5.2 | 67.2×5.2 | 89.0×6.8 | 822.6 | 727.5 | 1050 |
| 19×1.5 | 82.0×5.2 | 70.6×5.2 | 93.0×6.8 | 857.1 | 765.3 | 1099 |
| 20×1.5 | 87.4×5.2 | 74.0×5.2 | 98.4×6.8 | 911 | 803 | 1161.9 |
| 7×2.5 | 35.0×6.2 | 30.8×5.8 | 41.4×8.0 | 455.7 | 396.2 | 593 |
| 8×2.5 | 40.8×6.2 | 34.6×5.8 | 47.4×8.0 | 528.5 | 447.4 | 678.7 |
| 9×2.5 | 44.4×6.2 | 38.4×5.8 | 52.2×8.0 | 580.1 | 498.7 | 750.5 |
| 10×2.5 | 50.2×6.2 | 42.2×5.8 | 58.2×8.0 | 652.9 | 549.9 | 836.2 |
| 11×2.5 | 53.8×6.2 | 47.2×5.8 | 63.0×8.0 | 704.6 | 611.9 | 908 |
| 12×2.5 | 59.6×6.2 | 51.0×5.8 | 69.0×8.0 | 777.3 | 663.1 | 993.7 |
| 13×2.5 | 63.2×6.2 | 54.8×5.8 | 73.8×8.0 | 829 | 714.3 | 1065.5 |
| 14×2.5 | 69.0×6.2 | 58.6×5.8 | 79.8×8.0 | 901.8 | 765.5 | 1151.2 |
| 15×2.5 | 72.6×6.2 | 62.4×5.8 | 84.6×8.0 | 953.4 | 816.7 | 1223 |
| 16×2.5 | 78.4×6.2 | 67.4×5.8 | 90.6×8.0 | 1026.2 | 878.7 | 1308.7 |
| 17×2.5 | 82.0×6.2 | 71.2×5.8 | 95.4×8.0 | 1077.8 | 929.9 | 1380.5 |
| 18×2.5 | 87.8×6.2 | 75.0×5.8 | 101.4×8.0 | 1150.6 | 981.1 | 1466.2 |
| 19×2.5 | 91.4×6.2 | 78.8×5.8 | 106.2×8.0 | 1202.3 | 1032.3 | 1538 |
| 20×2.5 | 97.2×6.2 | 82.6×5.8 | 112.2×8.0 | 1275.1 | 1083.5 | 1623.7 |
| 21×2.5 | 110.2×6.2 | 93.90×5.8 | 126.4×8.0 | 1448.6 | 1263.5 | 1775 |
| 22×2.5 | 116.0×6.2 | 98.00×5.8 | 132.4×8.0 | 1522.6 | 1320.3 | 1859.3 |
| 23×2.5 | 120.5×6.2 | 102.10×5.8 | 138.1×8.0 | 1584.8 | 1377.2 | 1940.5 |
| 24×2.5 | 126.3×6.2 | 106.20×5.8 | 144.1×8.0 | 1658.8 | 1434 | 2024.8 |
| 25×2.5 | 130.8×6.2 | 110.30×5.8 | 149.8×8.0 | 1721 | 1490.8 | 2106 |
| 26×2.5 | 136.6×6.2 | 114.40×5.8 | 155.8×8.0 | 1795 | 1547.6 | 2190.4 |
| 27×2.5 | 141.1×6.2 | 118.50×5.8 | 161.5×8.0 | 1857.2 | 1604.5 | 2271.6 |
| 28×2.5 | 146.9×6.2 | 122.60×5.8 | 167.5×8.0 | 1931.2 | 1661.3 | 2355.9 |
| 29×2.5 | 151.4×6.2 | 126.70×5.8 | 173.2×8.0 | 1993.4 | 1718.1 | 2437.1 |
| 30×2.5 | 157.2×6.2 | 130.80×5.8 | 179.2×8.0 | 2067.4 | 1774.9 | 2521.4 |
| 31×2.5 | 161.2×6.2 | 134.9×5.8 | 184.9×8.0 | 2129.6 | 1831.8 | 2602.6 |
| 32×2.5 | 167.5×6.2 | 139.00×5.8 | 190.9×8.0 | 2203.6 | 1888.6 | 2686.9 |
| 7×4 | 42.6×7.2 | 38.4×6.8 | 46.2×8.6 | 669.2 | 598.6 | 762.8 |
| 8×4 | 49.4×7.2 | 43.2×6.8 | 52.8×8.6 | 772.8 | 676.8 | 871.8 |
| 9×4 | 54.0×7.2 | 48.0×6.8 | 58.2×8.6 | 851.8 | 755.1 | 965.8 |
| 10×4 | 60.8×7.2 | 52.8×6.8 | 64.8×8.6 | 955.4 | 833.4 | 1074.8 |
| 11×4 | 65.4×7.2 | 58.8×6.8 | 70.2×8.6 | 1034.4 | 924.3 | 1168.8 |
| 12×4 | 72.2×7.2 | 63.6×6.8 | 76.8×8.6 | 1138 | 1002.6 | 1277.8 |
| 13×4 | 76.8×7.2 | 68.4×6.8 | 82.2×8.6 | 1217.0 | 1080.9 | 1371.8 |
| 14×4 | 83.6×7.2 | 73.2×6.8 | 88.8×8.6 | 1320.6 | 1159.2 | 1480.8 |
| 15×4 | 88.2×7.2 | 78.0×6.8 | 94.2×8.6 | 1399.6 | 1237.4 | 1574.8 |
| 16×4 | 95.0×7.2 | 84.0×6.8 | 100.8×8.6 | 1503.2 | 1328.4 | 1683.8 |
| 17×4 | 99.6×7.2 | 88.8×6.8 | 106.2×8.6 | 1582.2 | 1406.6 | 1777.8 |
| 18×4 | 106.4×7.2 | 93.6×6.8 | 112.8×8.6 | 1685.8 | 1484.9 | 1886.8 |
| 19×4 | 111.0×7.2 | 98.4×6.8 | 118.2×8.6 | 1764.8 | 1563.2 | 1980.8 |
| 20×4 | 117.8×7.2 | 103.2×6.8 | 124.8×8.6 | 1868.4 | 1641.5 | 2089.8 |
| 21×4 | 131.8×7.2 | 115.50×6.8 | 139.6×8.6 | 2085.2 | 1875.7 | 2267.5 |
| 22×4 | 138.6×7.2 | 120.60×6.8 | 146.2×8.6 | 2190 | 1960.8 | 2374.9 |
| 23×4 | 144.1×7.2 | 125.70×6.8 | 152.5×8.6 | 2281.2 | 2045.9 | 2479.0 |
| 24×4 | 150.9×7.2 | 130.80×6.8 | 159.1×8.6 | 2386 | 2131 | 2586.5 |
| 25×4 | 156.4×7.2 | 135.90×6.8 | 165.4×8.6 | 2477.1 | 2216.1 | 2690.6 |
| 26×4 | 163.2×7.2 | 141.00×6.8 | 172.0×8.6 | 2581.9 | 2301.2 | 2798 |
| 27×4 | 168.7×7.2 | 146.10×6.8 | 178.3×8.6 | 2673.0 2386.3 | 2902.1 | |
| 28×4 | 175.5×7.2 | 151.20×6.8 | 184.9×8.6 | 2777.8 | 2471.4 | 3009.5 |
| 7×6 | 48.4×8.0 | 43.1×7.8 | 52.0×9.4 | 895.2 | 816.1 | 996.9 |
| 8×6 | 55.8×8.0 | 48.5×7.8 | 59.2×9.4 | 1029.1 | 923.5 | 1136.2 |
| 9×6 | 61.4×8.0 53.9×7.8 65.6×9.4 | 1140.7 | 1031 | 1264.6 | ||
| 10×6 | 68.8×8.0 | 59.3×7.8 | 72.8×9.4 | 1274.6 | 1138.4 | 1403.9 |
| 11×6 | 74.4×8.0 | 66.0×7.8 | 79.2×9.4 | 1386.2 1261.5 | 1532.3 | |
| 12×6 | 81.8×8.0 | 71.4×7.8 | 86.4×9.4 | 1520.1 | 1369 | 1671.6 |
| 13×6 | 87.4×8.0 | 76.8×7.8 | 92.8×9.4 | 1631.6 | 1476.4 | 1800 |
| 14×6 | 94.8×8.0 | 82.2×7.8 | 100.0×9.4 | 1765.5 | 1583.8 | 1939.3 |
| 15×6 | 100.4×8.0 | 87.6×7.8 | 106.4×9.4 | 1877.1 | 1691.3 | 2067.7 |
| 16×6 | 107.8×8.0 | 94.3×7.8 | 113.6×9.4 | 2011 | 1814.4 | 2207 |
| 17×6 | 113.4×8.0 | 99.7×7.8 | 120.0×9.4 | 2122.6 | 1921.8 | 2335.3 |
| 18×6 | 120.8×8.0 | 105.1×7.8 | 127.2×9.4 | 2256.5 | 2029.3 | 2474.6 |
| 19×6 | 126.4×8.0 | 110.5×7.8 | 133.6×9.4 | 2368.1 | 2136.7 | 2603.0 |
| 20×6 | 133.8×8.0 | 115.9×7.8 | 140.8×9.4 | 2502 | 2244.1 | 2742.3 |
| 21×6 | 148.8×8.0 | 128.90×7.8 | 156.6×9.4 | 2759.5 | 2529.6 | 2950.9 |
| 22×6 | 156.2×8.0 | 134.60×7.8 | 163.8×9.4 | 2894.5 | 2644.8 | 3088.3 |
| 23×6 | 162.7×8.0 | 140.30×7.8 | 171.1×9.4 | 3019.1 | 2759.9 | 3226.9 |
| 24×6 | 170.1×8.0 | 146.00×7.8 | 178.3×9.4 | 3154.2 | 2875.1 | 3364.2 |
| 25×6 | 176.6×8.0 | 151.70×7.8 | 185.6×9.4 | 3278.7 | 2990.2 | 3502.8 |
| 26×6 | 184.0×8.0 | 157.40×7.8 | 192.8×9.4 | 3413.8 | 3105.4 | 3640.2 |
| 7×10 | 61.5×10.3 | 56.7×10.3 | 67.9×12.1 | 1423.2 | 1346.5 | 1624.3 |
| 8×10 | 70.6×10.3 | 63.8×10.3 | 77.2×12.1 | 1631.5 | 1522.9 | 1849.3 |
| 9×10 | 77.9×10.3 | 70.9×10.3 | 85.7×12.1 | 1811.1 | 1699.3 | 2060.3 |
| 10×10 | 87.0×10.3 | 78.0×10.3 | 95.0×12.1 | 2019.4 | 1875.7 | 2285.3 |
| 11×10 | 94.3×10.3 | 86.9×10.3 | 103.5×12.1 | 2199.0 | 2080.8 | 2496.3 |
| 12×10 | 103.4×10.3 | 94.0×10.3 | 112.8×12.1 | 2407.3 | 2257.2 | 2721.3 |
| 13×10 | 110.7×10.3 | 101.1×10.3 | 121.3×12.1 | 2586.9 | 2433.6 | 2932.3 |
| 14×10 | 119.8×10.3 | 108.2×10.3 | 130.6×12.1 | 2795.2 | 2610 | 3157.3 |
| 15×10 | 127.1×10.3 | 115.3×10.3 | 139.1×12.1 | 2974.8 | 2786.4 | 3368.3 |
| 16×10 | 136.2×10.3 | 124.2×10.3 | 148.4×12.1 | 3183.1 | 2991.5 | 3593.3 |
| 17×10 | 143.5×10.3 | 131.3×10.3 | 156.9×12.1 | 3362.7 | 3167.9 | 3804.3 |
| 18×10 | 152.6×10.3 | 138.4×10.3 | 166.2×12.1 | 3571 | 3344.3 | 4029.3 |
| 19×10 | 159.9×10.3 | 145.5×10.3 | 174.7×12.1 | 3750.6 | 3520.7 | 4240.3 |
| 20×10 | 169.0×10.3 | 152.6×10.3 | 184.0×12.1 | 3958.9 | 3697.1 | 4465.3 |
